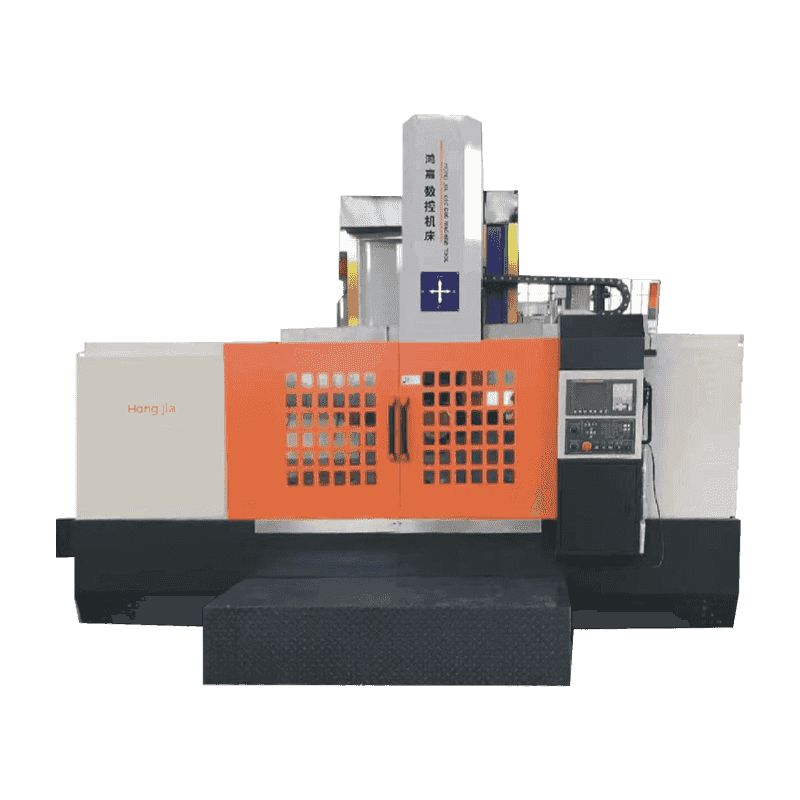

CK-5112B CNC STRATHE VERTICALĂ COLOMNE CNC
Strung de control numeric
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all movements, Durata de viață lungă și eficiența ridicată de procesare. Mașina este un produs integrat electromecanic de înaltă tehnologie.
Informații de producție
Configurarea mașinii
1. Siemens 808d Sist em CNC;
2. 320 Tabel de tăiere electrică cu patru stații;
3. Transmisie continuă cu patru trepte, motor principal cu motor 22KW;
4. Protecția semi-închisă, protecția transversală, îndepărtarea cipurilor, răcirea apei;
5. Echipat cu un mandru hidraulic cu diametrul de 1000 mm cu trei jaw-centimetru;
6. Mașina -unelte nu are funcție de filetare și nu vine cu un codificator de fus;
7. Baza bancului de lucru este susținută de șinele de ghidare rulantă.
Utilizarea mașinii -unelte
Această mașină-unelte este potrivită pentru unelte de tăiere din oțel de mare viteză, unelte de tăiere a aliajului dur și diverse instrumente de tăiere de înaltă performanță pentru a prelucra metalul negru, metalul neferoase și unele piese de lucru din materiale nemetalice. Poate completa rotirea aspră și de precizie a suprafețelor cilindrice interioare și exterioare, suprafețe conice interioare și exterioare, suprafețe plate, suprafețe rotative și caneluri pe mașină -unelte.
Parametrul tehnic
| Articol | Unitate | CK5112B |
| Sculptură de tăiere după cel mai mare diametru | mm | 1250 |
| Diametru hidraulic | mm | 1000 |
| Înălțimea maximă a piesei de lucru | mm | 1000 |
| Greutatea maximă a piesei de lucru | t | 3.5 |
| Gama de viteză a bancului de lucru | R/min | 1-200 |
| Nivel de viteză al băncii | Cu patru trepte fără trepte | |
| Cuplul maxim de bancă de lucru | KN/m | 25 |
| Numărul de etape de alimentare pentru suportul instrumentului | nivel | Fără pas |
| Forța maximă de tăiere a suportului de instrumente verticale | KN | 20 |
| Cursă orizontală | mm | 700 |
| Cursă verticală | mm | 650 |
| Călătorie încrucișată | mm | 650 |
| Gama de rată de alimentare pentru suportul de scule | mm/min | 0,1-500 |
| Viteza rapidă de mișcare a suportului sculei | mm/min | 2500 |
| Viteza de ridicare a fasciculului | mm/min | 440 |
| Dimensiuni în secțiune transversală cu cuțit (lungime x lățime) | mm | 30 × 40 |
| Putere motorie principală | kw | 22 |
| Configurarea sistemului | Siemens 808D | |
| Axa de coordonate CNC | X. Legătura axei Z. | |
| Greutatea mașinii (aproximativ) | t | 13 |
Păstrăm legătura
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia Cnc Technology Co., Ltd. a început în 2006 și a fost înființată în 2018. Este situat în Qianwan New District, Ningbo City, provincia Zhejiang, aripa de sud a Chinei Yangtze River Delta Economic Zone. Este o întreprindere specializată în cercetarea, dezvoltarea, producția și vânzările echipamentelor de tăiere a metalelor CNC. Ca China CK-5112B CNC STRATHE VERTICALĂ COLOMNE CNC supplier and custom CK-5112B CNC STRATHE VERTICALĂ COLOMNE CNC company, Cu o putere tehnică puternică și o experiență bogată în industrie, Hongjia CNC se angajează să ofere clienților soluții avansate CNC pentru a răspunde nevoilor clienților din diferite industrii.
Uzine și echipamente
Ce este vestea
-
În industria producătoare din ce în ce mai competitivă, companiile solicită din ce în ce mai mult soluții de prelucrare de înaltă eficiență, de înaltă precizie și extrem de integrate. Ningbo Hongjia CNC Technology Co....
CITEŞTE MAI MULT -
O mașină de foraj și atingere este o mașină -unelte care combină funcțiile de foraj și atingere. Este utilizat în principal pentru a găuri găuri și a crea fire interne (atingerea) în materiale precum metal, plas...
CITEŞTE MAI MULT -
1. De ce preferă industria aerospațială Centre de cotitură orizontală ? Avantajul gravitației: Evitați deformarea pieselor mari Probleme de întoarcere verticală: Atunci ...
CITEŞTE MAI MULT
Cunoștințe din industrie
CK-5112B CNC STRATHE VERTICALĂ COLOMNE CNC este un produs de înaltă tehnologie Mecatronică, născut din răspunsul activ al Ningbo Hongjia CNC la cererea pieței și integrarea tehnologiilor de proiectare și fabricație avansată contemporană. În procesul de proiectare a acestei serii de mașini -unelte, Hongjia CNC a adoptat metoda de proiectare a optimizării CAD pentru a se asigura că fiecare detaliu este calculat și optimizat cu atenție, ceea ce nu numai că îmbunătățește performanța generală a mașinii -unelte, dar demonstrează și moștenirea profundă a sa în domeniul producției de precizie. Prin implementarea standardelor de precizie corporativă și configurarea componentelor funcționale avansate la domiciliu și în străinătate, CK-5112B CNC, strungul vertical cu o singură coloană CK-5112B CNC CLOMNE VERTICAL obține o forță de tăiere puternică în performanța structurală, iar bancul de lucru poate rezista la încărcături supraponderale, menținând în același timp rigiditatea dinamică și statică a mitraliei, asigurând siguranța și rentabilitatea tuturor mișcărilor.
Configurația de bază a strungului vertical cu o singură coloană CK-5112B CNC își evidențiază identitatea ca echipament CNC de înaltă calitate. Este echipat cu Siemens 808D CNC System. Această marcă de renume internațional este cunoscută pentru stabilitatea, fiabilitatea și funcționarea ușoară și oferă utilizatorilor o interfață de programare și monitorizare intuitivă și ușor de utilizat. Mașina-unelte este echipat cu o placă electrică electrică de 320 mm, care extinde foarte mult intervalul de procesare și îmbunătățește flexibilitatea procesării. Sistemul de transmisie cu patru trepte continuu variabil este echipat cu un motor principal servo de 22kW pentru a se asigura că viteza și cuplul de tăiere adecvat pot fi furnizate în condiții de muncă diferite pentru a răspunde nevoilor de procesare diverse.
În ceea ce privește performanța de siguranță, strungul vertical cu o singură coloană CK-5112B CNC adoptă un design de protecție semi-închis, care izolează eficient stropirile în timpul procesării și protejează siguranța operatorului. În același timp, protecția transversală, eliminarea resturilor și sistemul de răcire a apei îmbunătățesc și mai mult curățenia mediului de procesare și eficiența de funcționare a mașinii -unelte. Este de menționat în mod deosebit că mașina-unelte este echipat cu un mandru hidraulic cu trei jaw-centrare, cu un diametru de 1000mm ca standard. Această configurație îmbunătățește foarte mult stabilitatea și precizia de procesare a piesei de prelucrare.
Deși CK-5112B CNC CLOGHE VERTICAL STRATHE nu are o funcție de procesare a firului și nu este echipat cu un codificator de fus, acest lucru nu afectează aplicarea sa largă într-o varietate de câmpuri de procesare a materialelor. Mașina-unelte este potrivit pentru unelte de oțel de mare viteză, unelte de carbură și diverse instrumente de înaltă performanță și poate prelucra eficient metale feroase, metale neferoase și unele piese de lucru nemetalice. Indiferent dacă este o suprafață cilindrică interioară și exterioară, o suprafață conică interioară și exterioară, un plan, o suprafață rotativă sau o canelură, strungul vertical cu o singură coloană CK-5112B CNC poate completa cu ușurință reducerea și finisarea, arătând capacități de procesare excelente și flexibilitate.
Baza de masă de lucru este susținută de o șină de ghidare rulantă, care este un alt punct culminant al strungului vertical cu o singură coloană CK-5112B CNC în proiectarea structurală. Șina de ghidare de rulare nu numai că reduce frecarea mișcării, îmbunătățește precizia poziționării și precizia de poziționare repetată, dar asigură și stabilitatea și durabilitatea mașinii-unelte în funcție de funcționare pe termen lung. Acest design permite strunjelul vertical cu o singură coloană CK-5112B CNC pentru a menține o precizie de prelucrare extrem de ridicată și o calitate a suprafeței atunci când prelucrați piese de lucru în formă complexă, satisfacerea nevoilor industriilor precum aerospațială, fabricarea automobilului și prelucrarea mucegai
