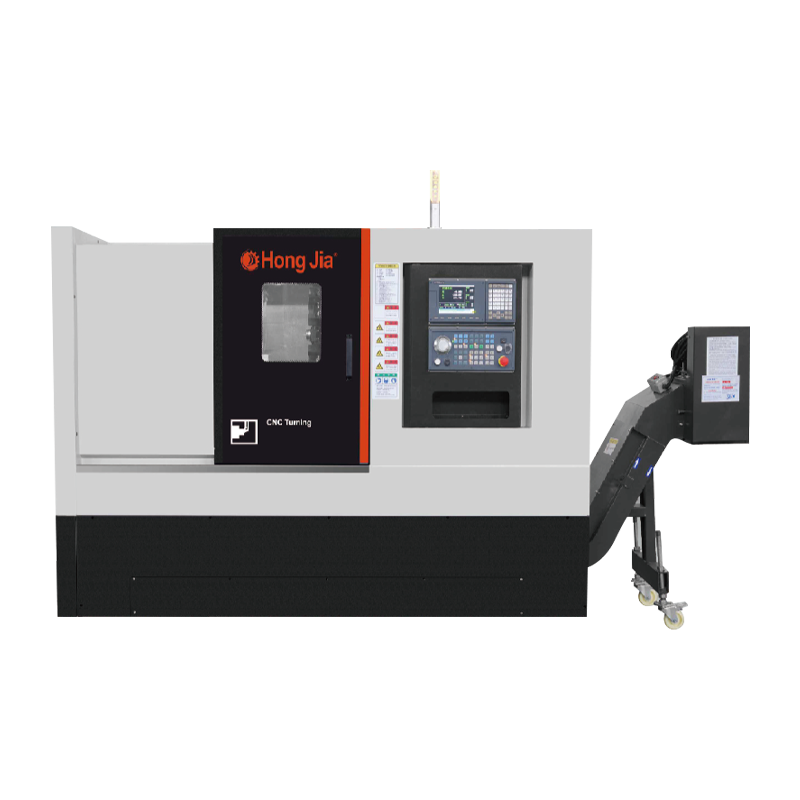

Acasă / Produse / Seria orizontală de cotitură și frezare CNC / NC-108 Centru de cotitură orizontal de înaltă rigiditate NC-108 Centru de cotitură orizontal de înaltă rigiditate
Centrele de cotitură orizontală înaltă de înaltă rigiditate pot gestiona părți de diferite dimensiuni, de la piese minuscule de precizie până la părți mari, grele. În același timp, sistemul său de control precis și tehnologia de programare avansată asigură că fiecare procesare poate obține precizia prestabilită și calitatea suprafeței.
Motorul cu spindle servo cu tort nou-generație, care este standard cu centrul de cotitură orizontal de înaltă rigiditate este miezul capacităților sale puternice de tăiere. Acest motor nu numai că are o putere puternică, dar are și performanțe de cuplu extrem de ridicate, ceea ce poate gestiona cu ușurință o varietate de materiale dificil de mașină și sarcini de tăiere grea.
Aplicarea axului de mare viteză scurtează semnificativ ciclul de procesare și îmbunătățește eficiența producției. Când prelucrați piese complexe, fusurile de mare viteză pot elimina materialul mai rapid, ceea ce face ca procesul să fie mai eficient și mai rapid. În același timp, precizia ridicată și stabilitatea axului mecanic de precizie asigură că precizia dimensională și calitatea suprafeței pieselor procesate îndeplinesc cerințele prestabilite.
Informații de producție
Capacitate de procesare
1. Se pot efectua strung, foraj și plictisire
2. Structura de bază a rigidității ridicate, pentru a obține tăierea grea
3. Abilitate excelentă de tăiere și precizie de procesare stabilă pentru a obține o producție ridicată
4. Rezervorul de răcire de extragere este utilizat pentru o curățare și tăiere ușoară
5. Capacitate standard a rezervorului: 125L

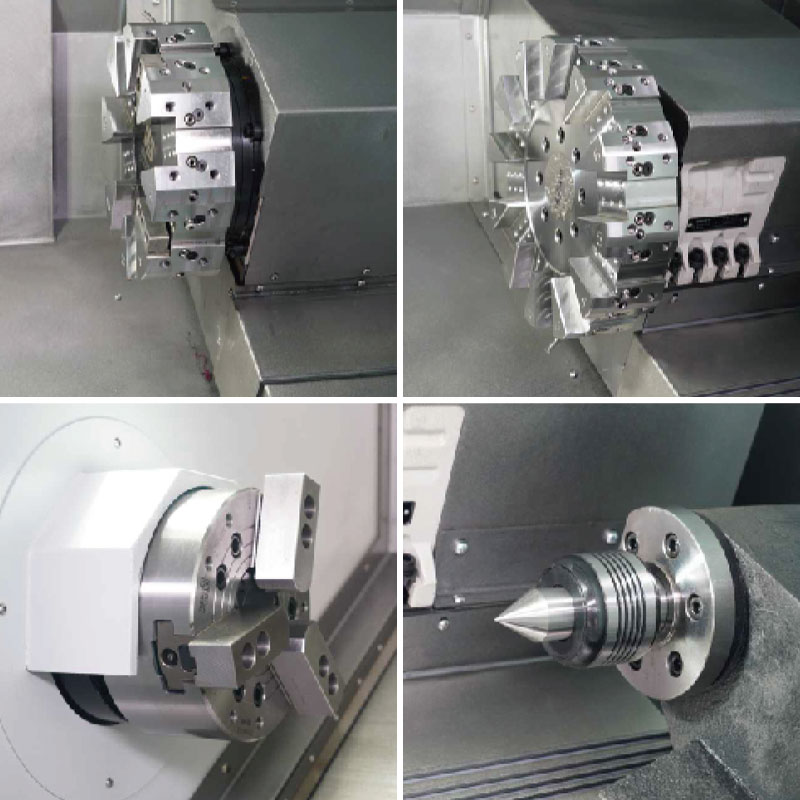

Configurație de bază pentru mașini -unelte
1.. Noua generație SYTEC/7TA-E
2. Motorul de antrenare a noii generații
3. Noua generație de motor cu spindle servo cu cuplu ridicat este standard
4.. Taiwan sau șină de sârmă și șurub din Japonia
5. Rezervor de apă separat
6. Mașină de îndepărtare a cipurilor
7. Presiunea uleiului Trei gheare
8. Standard cu unitate de mare viteză încorporată Precizie Mechanical fus
Parametrul tehnic
| Articol | Unitate | NC-108 | |
| Max. Diametrul de întoarcere pe pat | mm | Φ560 | |
| Max. Diametru de prelucrare (tip de disc) | mm | Φ330 | |
| Max. Diametrul prelucrării (tipul arborelui} | mm | Φ280 | |
| Max. Diametrul de rotire pe un skateboard | mm | Φ280 | |
| Distanța dintre două centre | mm | 500 | |
| Max. lungimea de lucru | mm | 500 | |
| Max. Legătura tijei prin diametrul găurii | mm | Φ52 | |
| Principal | Forma nasului fusului | A2-6 | |
| Ax prin diametrul găurii | mm | Φ66 | |
| Conic al găurii interioare a axului | MT-6 | ||
| Capacitatea de reținere a lui Chuck cu trei jow | 8 " | ||
| Trageți forma de acțiune a tijei | Presiune hidraulică | ||
| Max. Viteza fusului | R/min | 4000 | |
| Putere motorie principală | kw | 11/15 | |
| Hrană | Călătoria cu axa X. | mm | 225 |
| Călătoria cu axa Z. | mm | 490 | |
| Axa X/Z Viteză de mișcare rapidă | m/min | 25 | |
| Precision | Precizia de poziționare (x/z) | mm | 0,008/0,010 |
| Precizia de poziționare repetată (x/z) | mm | 0,006/0,008 | |
| Date | Numărul instrumentului | 8/12 | |
| Formular de conducere | servo | ||
| Înălțimea centrului | mm | 80 | |
| Timp de schimbare a sculei (T-T) | secunde | 0.2 | |
| Specificații de suport pentru instrumente plictisitoare | mm | 32 | |
| Specificații de suport pentru instrumente pătrate | mm | 25 | |
| Coada de coadă | TapeRofTailStocksleeve | MT-5 | |
| MAX/MIN. Lungimea piesei de lucru | mm | 500/60 | |
| Scut de siguranță | Complet închis | ||
| Sistem de control numeric | SYTEC 7TA/ FANUC0I-TF/ GSK988TA | ||
| Greutatea mașinii | Kg | ≈4200 | |
| Dimensiuni generale ale mașinii (LXWXH) | mm | 2500x1700x1790 | |
