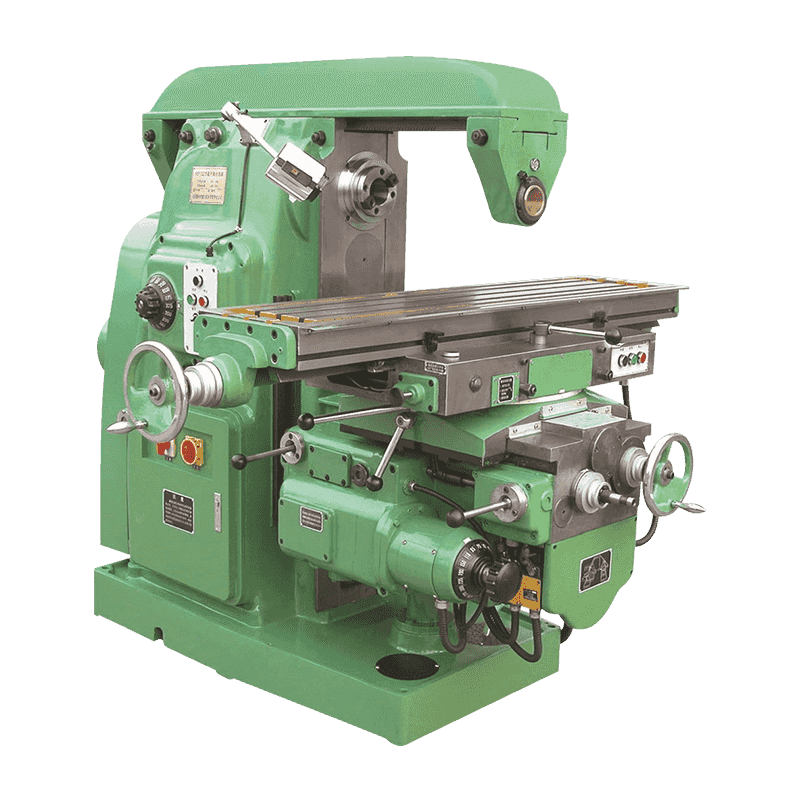

Acasă / Produse / Seria de mașini de întoarcere, frezare și foraj obișnuit / X6132 Mașină de frezare a mesei de ridicare universală X6132 Mașină de frezare a mesei de ridicare universală
Introducere și utilizare a produsului
Această mașină -unelte este un fel de mașină de tăiere a metalelor puternice, mașina -unelte are o rigiditate puternică, o gamă largă de viteză de alimentare și poate suporta jetoane de încărcare grea. Gaura de conuri a fusului poate fi instalată direct sau prin accesoriile diferitelor tăietoare cilindrice de frezare, tăietori de frezare circulară, formarea tăietorilor, tăietori de frezare a feței și alte instrumente, potrivite pentru prelucrarea diferitelor părți ale avionului, pante, canelurii, găurii, etc.
Informații de producție
Principalele caracteristici structurale
1, baza, fuselajul, bancul de lucru, diapozitivul, diapozitivul de ridicare și alte componente principale sunt turnate de materiale de înaltă rezistență și tratament de îmbătrânire artificială, pentru a asigura stabilitatea pe termen lung a mașinii-unelte.
2, rulmentul principal al arborelui mașinii -unelte este un rulment conic, arborele principal adoptă trei structuri de sprijin, rigiditatea sistemului arborelui principal este bună, capacitatea de rulare este puternică, iar arborele principal adoptă frânarea consumului de energie, cuplul de frânare este mare, iar oprirea este rapidă și fiabilă.
3, unghiul de rotație orizontal al tabelului ± 45 °, extinde intervalul de procesare al mașinii -unelte. Partea principală de transmisie și partea de alimentare a tabelului de lucru adoptă structura de transmisie a vitezei, intervalul de reglare a vitezei este larg, iar schimbarea vitezei este convenabilă și rapidă.
4, Direcția Tabelul X/Y/Z are fluxul manual, fluxul mobil și mobilul mobil înainte trei, viteza de alimentare poate satisface cerințe de procesare diferite; Feed-ul rapid poate face ca piesa de prelucrat să ajungă rapid în poziția de procesare, procesarea este convenabilă și rapidă, iar timpul de ne-procesare este scurtat.
5, x, y, z, pereche de ghidare cu trei direcții prin stingerea ultra-audio, scândirea de precizie și tratamentul de răzuire, cu lubrifiere forțată, îmbunătățesc precizia, extinde durata de viață a mașinii.
6. Dispozitivul de ungere poate forța șurubul longitudinal, orizontal, L și vertical și șina de ghidare a șinei pentru a lubrifia, reduce uzura mașinii -unelte și asigură funcționarea eficientă a mașinii -unelte; În același timp, sistemul de răcire modifică dimensiunea fluxului de răcire prin reglarea duzei pentru a răspunde nevoilor de procesare diferite.
7, proiectarea mașinilor -unelte în conformitate cu principiul ergonomic, ușor de operat; Panoul de operare este proiectat cu simboluri figurative, care este simplu și intuitiv.
Principalii parametri tehnici ai mașinilor -unelte
| Conic al găurii principale a arborelui | 7 ad) ISO50 |
| Distanța de la linia centrală a fusului până la patul de ghidare verticală | 30-350 mm |
| Distanța de la linia centrală a fusului la fasciculul de suspensie | 155 mm |
| Aperture fus | 29mm |
| Unghiul maxim de rotație al tabelului | ± 45 ° |
| Interval de viteză/serie de viteză | 30 ～ 1500 RPM /18 Nivel |
| Dimensiunea tabelului | 1320x320 mm |
| TABEL Longitudinal/Transverse/Vertical | 700 (680/255 (240)/320 (300) mm |
| Interval de alimentare cu tabel longitudinal/transvers/vertical | Nivel 18 23.5-1180/23.5-1180/8-394 mm/min |
| Tabel viteză de mișcare rapidă verticală/orizontală/verticală | 2300/2300/770 mm/min |
| Numărul, lățimea și distanțarea sloturilor în formă de T ale bancului de lucru | 18/03/70 mm |
| Putere motorie principală | 7,5kW |
| Alimentați puterea motorului | 1,5kW |
| Dimensiuni ale mașinii (L X W X H) | 2294x1770x1665 mm |
| Greutatea netă a mașinii | 2700/3000 kg |
Păstrăm legătura
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia Cnc Technology Co., Ltd. a început în 2006 și a fost înființată în 2018. Este situat în Qianwan New District, Ningbo City, provincia Zhejiang, aripa de sud a Chinei Yangtze River Delta Economic Zone. Este o întreprindere specializată în cercetarea, dezvoltarea, producția și vânzările echipamentelor de tăiere a metalelor CNC. Ca China X6132 Mașină de frezare a mesei de ridicare universală supplier and custom X6132 Mașină de frezare a mesei de ridicare universală company, Cu o putere tehnică puternică și o experiență bogată în industrie, Hongjia CNC se angajează să ofere clienților soluții avansate CNC pentru a răspunde nevoilor clienților din diferite industrii.
Uzine și echipamente
Ce este vestea
-
În industria producătoare din ce în ce mai competitivă, companiile solicită din ce în ce mai mult soluții de prelucrare de înaltă eficiență, de înaltă precizie și extrem de integrate. Ningbo Hongjia CNC Technology Co....
CITEŞTE MAI MULT -
O mașină de foraj și atingere este o mașină -unelte care combină funcțiile de foraj și atingere. Este utilizat în principal pentru a găuri găuri și a crea fire interne (atingerea) în materiale precum metal, plas...
CITEŞTE MAI MULT -
1. De ce preferă industria aerospațială Centre de cotitură orizontală ? Avantajul gravitației: Evitați deformarea pieselor mari Probleme de întoarcere verticală: Atunci ...
CITEŞTE MAI MULT
Cunoștințe din industrie
X6132 Mașină de frezare a mesei de ridicare universală , ca produs al Hongjia CNC, a câștigat o reputație ridicată în multe industrii pentru puternica sa capacitate de tăiere a metalelor și aplicabilitate largă. Această mașină-unelte nu este suficient de rigidă pentru a rezista la operațiunile de tăiere a sarcinilor grele, ci și echipat cu o gamă largă de viteze de alimentare pentru a asigura stabilitatea și eficiența procesului de procesare. Proiectarea sa de gaură conică a axului este flexibilă, iar diverse tăieturi cilindrice de frezare, tăietori circulari de frezare, formând tăietori de frezare, tăietori de frezare, etc. pot fi instalate direct sau prin accesorii, oferind posibilități nelimitate pentru procesarea diferitelor piese complexe, cum ar fi planuri, tei, caneluri, găuri, etc. Motociclete și alte industrii.
Măiestrie rafinată, casting de calitate excelentă
Hongjia CNC știe că calitatea înaltă provine din urmărirea finală a detaliilor. Principalele componente ale mașinii de frezare a mesei de ridicare universale X6132, cum ar fi baza, corpul, bancul de lucru, diapozitivul, ridicarea diapozitivului, etc., sunt turnate cu materiale de înaltă rezistență și îmbătrânire artificială, ceea ce elimină eficient stresul intern al materialului și asigură stabilitatea pe termen lung și reținerea preciziei a mașinii-unelte. Fusul adoptă rulmenți cu role conice, combinate cu o structură cu trei sprijin, care nu numai că are o rigiditate bună a sistemului și o capacitate puternică de încărcare, dar este echipată și cu un dispozitiv de frână care consumă energie, cu un cuplu de frânare mare și o oprire rapidă și fiabilă, oferind o garanție solidă pentru procesarea de înaltă precizie.
Flexibil și schimbător, lărgind limitele de procesare
Pentru a satisface nevoile de procesare diversificate, unghiul de rotație orizontal al mesei de lucru a mașinii de frezare a mesei de ridicare universale X6132 poate ajunge la ± 45 °. Acest design extinde foarte mult gama de procesare a mașinii -unelte. În același timp, partea principală de transmisie și o parte a alimentării din masa de lucru adoptă o structură de transmisie a vitezei, cu o gamă de reglare a vitezei largi și o schimbare de viteză convenabilă și rapidă, ceea ce face ca procesul de procesare să fie mai flexibil și mai eficient. În ceea ce privește modul de alimentare, direcțiile X/Y/Z ale mașinii -unelte au trei moduri: alimentarea manuală, alimentarea motorizată și alimentarea rapidă motorizată. Viteza de alimentare poate fi ajustată flexibil în funcție de diferite nevoi de procesare. Funcția de hrănire rapidă permite piesei de lucru să ajungă rapid în poziția de procesare, scurtarea considerabilă a timpului de ne-procesare și îmbunătățind eficiența generală a procesării.
Fabricare de precizie, durată de viață extinsă
În ceea ce privește procesarea detaliilor, șinele de ghidare X, Y și Z ale mașinii de frezare a tabelului de ridicare universală X6132 au fost stinse cu ultrasunete, teren de precizie și răzuit, iar sistemul de lubrifiere forțată nu a îmbunătățit semnificativ precizia procesării, dar a extins în mod eficient durata de viață a serviciului de serviciu. Dispozitivul de ungere poate forța lubrifierea șuruburilor de plumb și a șinelor de ghidare în direcțiile longitudinale, transversale și verticale, reducând eficient uzura mașinii -unelte și asigurând funcționarea eficientă și stabilă a mașinii -unelte. În plus, sistemul de răcire ajustează flexibil fluxul de lichid de răcire prin reglarea duzei pentru a răspunde nevoilor de răcire în condiții de procesare diferite, îmbunătățind în continuare calitatea și eficiența procesării.
Proiectare umanizată, proces de funcționare simplificat
Hongjia CNC a luat în considerare pe deplin comoditatea interacțiunii om-mașină la proiectarea mașinii de frezare a mesei de ridicare universale X6132. Proiectarea generală a mașinii -unelte este conform principiilor ergonomiei, este ușor de operat și ușor de utilizat. Panoul de control adoptă un design grafic de simboluri, care este intuitiv și ușor de înțeles. Chiar și operatorii pentru prima dată îl pot stăpâni rapid, ceea ce reduce considerabil dificultatea funcționării și îmbunătățește eficiența muncii.
