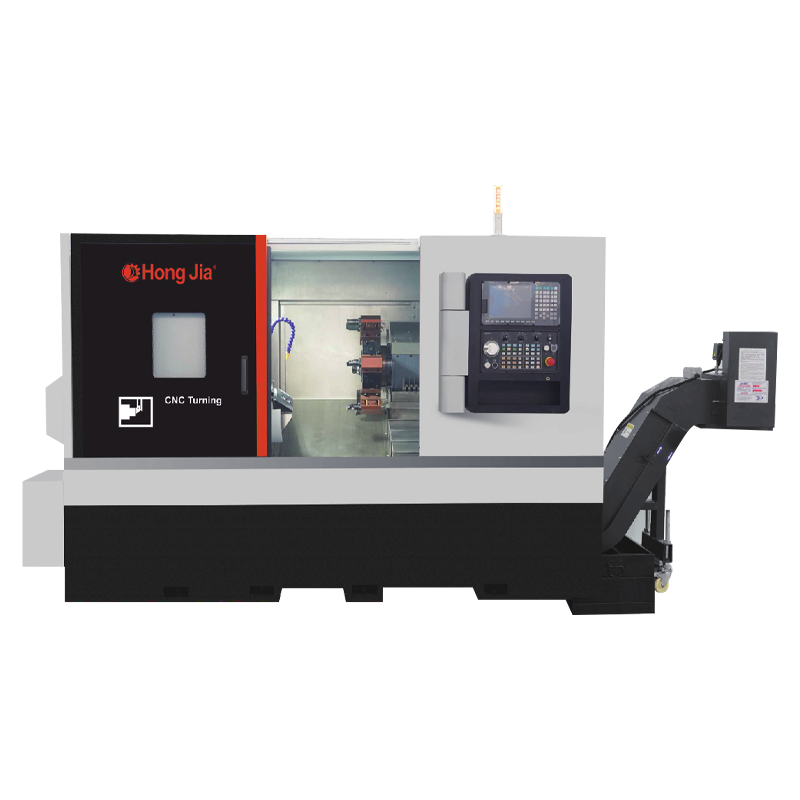

Acasă / Produse / Seria orizontală de cotitură și frezare CNC / Centrul de cotitură orizontal de cap de acționare NC110D Centrul de cotitură orizontal de cap de acționare NC110D
Centrul de cotitură orizontal al motorului cu capul Power nu numai că are funcțiile tradiționale de procesare a strungurilor, dar poate efectua și o varietate de operații de procesare, cum ar fi foraj și plictisire. Această versatilitate permite unui dispozitiv să finalizeze mai multe procese, reducând timpul pentru înlocuirea echipamentelor și transferul pieselor de lucru și îmbunătățind eficiența generală a procesării.
Echipamentul adoptă un proiect de structură de bază de înaltă rigiditate pentru a asigura stabilitatea și precizia în timpul procesării. Acest proiect permite echipamentului să reziste la sarcina uriașă adusă de tăierea grea și să mențină aceeași precizie de procesare, îndeplinind astfel cerințele de procesare ale pieselor de înaltă precizie și de înaltă calitate.
Motorul cu cap de putere este componenta de bază a echipamentului. Adoptează tehnologia motorie avansată și un sistem de control pentru a obține o alimentație exactă și rapidă și o mișcare de rotație. Acest sistem de funcționare de înaltă performanță nu numai că îmbunătățește eficiența procesării, dar asigură și stabilitatea și fiabilitatea procesului de procesare.
Informații de producție
Capacitate de procesare
1. Se pot efectua strung, foraj și plictisire
2. Structura de bază a rigidității ridicate, pentru a obține tăierea grea
3. Abilitate excelentă de tăiere și precizie de procesare stabilă pentru a obține o producție ridicată
4. Rezervorul de răcire de extragere este utilizat pentru o curățare și tăiere ușoară
5. Capacitate standard a rezervorului: 125L

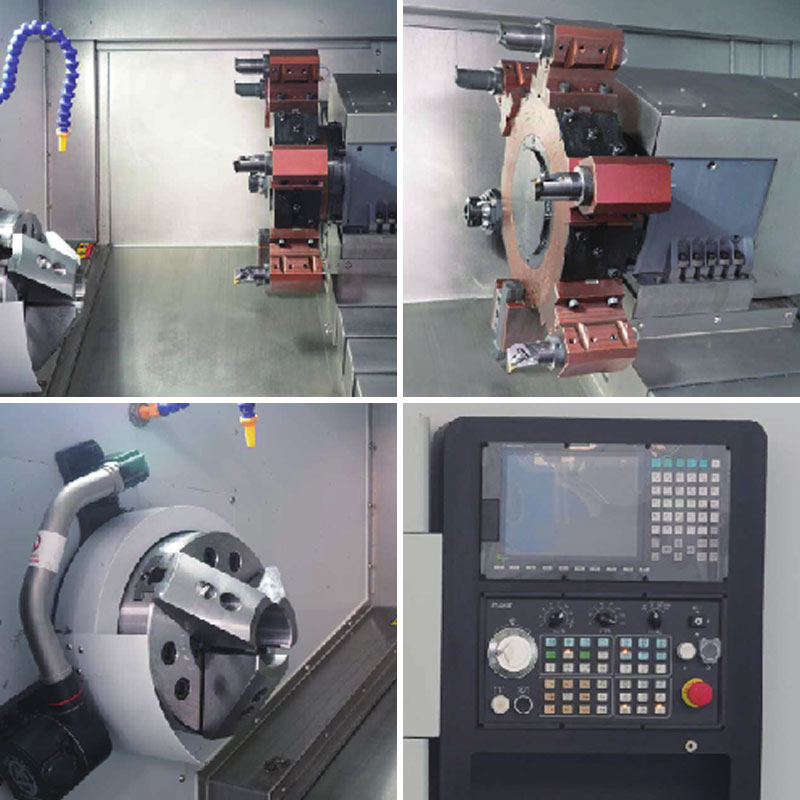

Configurație de bază pentru mașini -unelte
1.. Noua generație sytec22ta
2. Motorul de antrenare a noii generații
3. Noua generație de motor cu spindle servo cu cuplu ridicat este standard
4.. Taiwan sau șină de sârmă și șurub din Japonia
5. Rezervor de apă separat
6. Mașină de îndepărtare a cipurilor
7. Presiunea uleiului Trei gheare
8. Standard cu unitate de mare viteză încorporată Precizie Mechanical fus
Parametrul tehnic
| Articol | Unitate | NC-110D | |
| Max. Rotind diametrul patului | mm | Φ750 | |
| Max. Diametru de prelucrare | mm | Φ600 | |
| Max. lungimea de lucru | mm | 700 | |
| Max. Legătura tijei prin diametrul găurii | mm | Φ75 | |
| Axa principală | Forma nasului fusului | A2-8/11 | |
| Ax prin diametrul găurii | mm | Φ86 | |
| Conic al gaurii interioare a fusului | MT-6 | ||
| Capacitatea de reținere a lui Chuck cu trei jow | 10 " | ||
| Trageți forma de acțiune a tijei | Presiune hidraulică | ||
| Max. Viteza fusului | R/min | 2500min -1 | |
| Putere motorie principală | kw | 15/18.5 | |
| Hrană | Călătoria cu axa X. | mm | 350 |
| Călătoria cu axa Z. | mm | 750 | |
| Axa X/Z Viteză de mișcare rapidă | m/min | 25 | |
| Precision | Precizia de poziționare (x/z) | mm | ± 0,005 |
| Precizia de poziționare repetată (x/z) | mm | ± 0,003 | |
| Turn de instrumente electrice | Numărul instrumentului | 12 | |
| Formular de conducere | Servo | ||
| Înălțimea centrului | mm | 100 | |
| Timp de schimbare a sculei (T-T) | S | 0.2 | |
| Specificații de suport pentru instrumente plictisitoare | mm | 50 | |
| Specificații de suport pentru instrumente pătrate | mm | 25 | |
| Viteză powerhead | R.P/Min | 4000 | |
| Power Head Motor Power | Kw | 3.6 | |
| Cuplu powerhead | N.M | 15 | |
| Tip powerhead | BMT | 65 | |
| Coada de coadă | Conic de mânecă de coadă | MT-5 | |
| Diametrul manșonului central | mm | Φ80 | |
| Călătorie maximă cu mânecă superioară | mm | 100 | |
| Scut de siguranță | Complet închis | ||
| Sistem de control numeric | Noua generație 22TA/FANUC 0I-TF | ||
| Greutatea mașinii | Kg | 5200 | |
| Dirnensiunile generale ale mașinii (LXWXH) | mm | 2980 × 2200 × 1950 | |
Păstrăm legătura
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia Cnc Technology Co., Ltd. a început în 2006 și a fost înființată în 2018. Este situat în Qianwan New District, Ningbo City, provincia Zhejiang, aripa de sud a Chinei Yangtze River Delta Economic Zone. Este o întreprindere specializată în cercetarea, dezvoltarea, producția și vânzările echipamentelor de tăiere a metalelor CNC. Ca China Centrul de cotitură orizontal de cap de acționare NC110D supplier and custom Centrul de cotitură orizontal de cap de acționare NC110D company, Cu o putere tehnică puternică și o experiență bogată în industrie, Hongjia CNC se angajează să ofere clienților soluții avansate CNC pentru a răspunde nevoilor clienților din diferite industrii.
Uzine și echipamente
Ce este vestea
-
În industria producătoare din ce în ce mai competitivă, companiile solicită din ce în ce mai mult soluții de prelucrare de înaltă eficiență, de înaltă precizie și extrem de integrate. Ningbo Hongjia CNC Technology Co....
CITEŞTE MAI MULT -
O mașină de foraj și atingere este o mașină -unelte care combină funcțiile de foraj și atingere. Este utilizat în principal pentru a găuri găuri și a crea fire interne (atingerea) în materiale precum metal, plas...
CITEŞTE MAI MULT -
1. De ce preferă industria aerospațială Centre de cotitură orizontală ? Avantajul gravitației: Evitați deformarea pieselor mari Probleme de întoarcere verticală: Atunci ...
CITEŞTE MAI MULT
Cunoștințe din industrie
Caracteristici de procesare de înaltă eficiență ale centrului de cotitură orizontal al motorului capului de antrenare
1. Caracteristici structurale și eficiență ridicată
Drive Motor Head Motor Orizontal Centre de cotitură În general, adoptă o structură de cadru de gantry, iar patul de mașină este confecționat în cea mai mare parte din material din beton polimer, care are o performanță bună de amortizare și o conductivitate termică scăzută, care este propice îmbunătățirii preciziei de procesare a matriței. Centrul de cotitură orizontal de motor de acționare produs de Ningbo Hongjia CNC Technology Co., Ltd adoptă acest proiect structural avansat pentru a asigura stabilitatea și exactitatea mașinii-unelte în funcție de o funcționare de mare viteză.
2. Tehnologia avansată de unitate
În ceea ce privește modul de antrenare, centrul de rotire orizontal al motorului cu cap de antrenare s -a dezvoltat de la mișcarea liniară tradițională (axa X/Y/Z) motor servo și șurub cu bilă la acționarea curentă a motorului liniar. Motorul liniar elimină elementul de transmisie care transformă mișcarea rotativă în mișcare liniară, îmbunătățind astfel semnificativ performanța dinamică, viteza de mișcare și precizia de procesare a axei. Unele produse ale Ningbo Hongjia CNC Technology Co., Ltd au adoptat tehnologie liniară de acționare a motorului, care a îmbunătățit mult accelerarea axei și viteza rapidă de deplasare a mașinii -unelte, îmbunătățind astfel semnificativ eficiența producției.
În plus, leagănul mesei rotative și leagănul și rotirea capului fusului sunt realizate pe scară largă de motoarele de cuplu. Motorul de cuplu este un motor sincron al cărui rotor este fixat direct pe componentă pentru a fi condus fără elemente de transmisie mecanică. Prin urmare, are o rigiditate de sarcină statică și dinamică extrem de ridicată, ceea ce îmbunătățește precizia de poziționare și repetabilitatea axei rotative și a axei de leagăn.
3. fus electric de înaltă precizie
Fusul electric este componenta principală a centrului de cotitură orizontal al motorului capului de antrenare. În procesarea suprafețelor de formă liberă a mucegaiului și a contururilor complexe, se folosesc adesea mori de capăt cu diametru mai mic, ceea ce necesită ca fusul electric să aibă o viteză foarte mare. În prezent, viteza fusului de centre de prelucrare de mare viteză de pe piață este în mare parte între 18000 și 42000R/min, în timp ce viteza axului a unor produse de înaltă calitate poate ajunge chiar mai mult de 54000R/min. Centrul de cotitură orizontal de motor al capului de antrenare din Ningbo Hongjia CNC Technology Co., Ltd este echipat cu un ax electric de înaltă precizie, cu viteză mare și stabilitate bună, care poate satisface nevoile de procesare ale diferitelor matrițe complexe.
Pentru a asigura stabilitatea axului electric de mare viteză, mașina-unelte este, de asemenea, echipat cu senzori pentru măsurarea temperaturii, deplasării și vibrațiilor, astfel încât să monitorizeze creșterea temperaturii, deplasarea axială și vibrațiile motorului, rulmentului și axului. Acești senzori furnizează date de corecție pentru sistemul CNC pentru a modifica viteza și viteza de alimentare a fusului, pentru a optimiza parametrii de procesare și, astfel, asigurați precizia și eficiența procesării.
4. Sistem de control avansat
Sistemul de control CNC este o parte importantă a centrului de rotire orizontal al motorului capului de antrenare, care determină în mare măsură viteza, precizia și calitatea suprafeței de procesare a mașinilor. Timpul de procesare a segmentului de programe a sistemelor de control CNC de înaltă performanță poate ajunge în general la mai puțin de 0,5ms, ceea ce poate satisface cerințele de procesare în timp real ale fluxului de date în procesare de mare viteză. Centrul de cotitură orizontal de motor de acționare din Ningbo Hongjia CNC Technology Co., Ltd este echipat cu un sistem avansat de control CNC pentru a asigura stabilitatea și exactitatea mașinii-unelte în funcție de operare de mare viteză.
