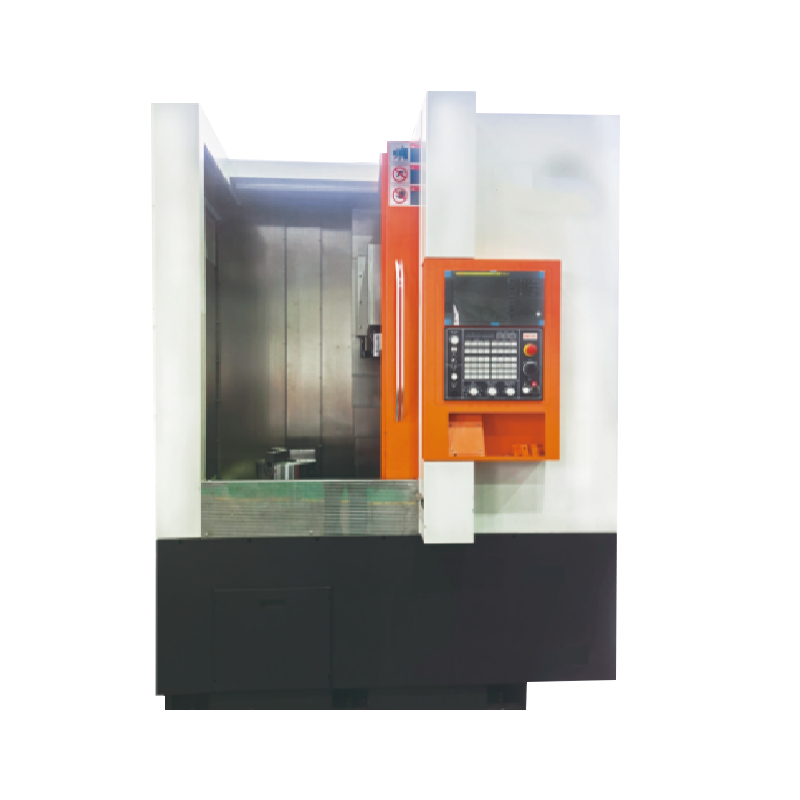

V600 CNC STRATHE VERTICAL
V600 CNC Vertical Prog. ARC-uri circulare, precum și forme complexe ale suprafeței de întoarcere a întoarcerii de mare viteză a metalului feros, a metalelor neferoase și a unor părți nemetalice ale prelucrării aspre și a finisajului.
În general: Proiectare de integrare electromecanică, structură compactă, aspect rezonabil, modelare frumoasă. Dispozitiv de protecție închis, îndepărtarea automată a cipurilor din spate, tăierea hidraulică de putere automată. Întreaga mașină adoptă un design de optimizare a elementelor finite, performanță fiabilă, rigiditate dinamică bună și funcționare stabilă.
Baza: baza este o bază integrală de tip box, iar aspectul cu nervuri este proiectat optim de elemente finite, ceea ce face ca mașina să aibă o rigiditate bună, iar materialul adoptă fontă de înaltă densitate, care are o rezistență ridicată și proprietăți bune de absorbție a vibrațiilor.
Coloană: O coloană dreptunghiulară în secțiune transversală este amplasată pe bază, placa de tracțiune adoptă trei șine de sârmă fixate pe coloană, dintre care una este susținută în partea de jos, astfel încât mașina-unelte să aibă o rigiditate mai bună, să reziste la tăierea grea și să mențină o precizie ridicată pentru o lungă perioadă de timp.
Spindle: axul este condus de un motor de înaltă performanță, iar rulmentul cu fusul adoptă rulmenți cilindrici cu dublu rând importat și rulmenți de contact unghiular bidirecțional, în timp ce suportul din spate adoptă cerințele rulourilor cilindrice cu două rânduri de înaltă precizie, ceea ce poate satisface cerințele rulmei de încărcare a forței de tăiere axială și radial.
Suport pentru scule: suport hidraulic orizontal de înaltă performanță de înaltă performanță, cu forță de tăiere mare, fiabilitate ridicată și interferențe mici de prelucrare. Furajarea: X, Z de deplasare a instrumentului de direcție este condusă de un servo cu motor, transmisie cu șurub cu bilă de precizie, șurubul adoptă proiectarea pre-presiunii cu bară cu diametru mare de nivel C3, rigiditate ridicată și precizie bună. Fiecare ghid de axe adoptă un ghid cu role, un ghid liniar cu role are caracteristicile de rezistență ridicată la frecare, precizie ridicată, sarcină ridicată etc.
Sistem: Adoptați FANUC 0I-TF Plus (5) Sistem CNC și Sistem de servo longitudinal și transversal, performanță fiabilă.
Informații de producție
Configurarea mașinii
V600 CNC Vertical Prog. ARC-uri circulare, precum și forme complexe ale suprafeței de întoarcere a întoarcerii de mare viteză a metalului feros, a metalelor neferoase și a unor părți nemetalice ale prelucrării aspre și a finisajului.
În general: Proiectare de integrare electromecanică, structură compactă, aspect rezonabil, modelare frumoasă. Dispozitiv de protecție închis, îndepărtarea automată a cipurilor din spate, tăierea hidraulică de putere automată. Întreaga mașină adoptă un design de optimizare a elementelor finite, performanță fiabilă, rigiditate dinamică bună și funcționare stabilă.
Baza: baza este o bază integrală de tip box, iar aspectul cu nervuri este proiectat optim de elemente finite, ceea ce face ca mașina să aibă o rigiditate bună, iar materialul adoptă fontă de înaltă densitate, care are o rezistență ridicată și proprietăți bune de absorbție a vibrațiilor.
Coloană: O coloană dreptunghiulară în secțiune transversală este amplasată pe bază, placa de tracțiune adoptă trei șine de sârmă fixate pe coloană, dintre care una este susținută în partea de jos, astfel încât mașina-unelte să aibă o rigiditate mai bună, să reziste la tăierea grea și să mențină o precizie ridicată pentru o lungă perioadă de timp.
Spindle: axul este condus de un motor de înaltă performanță, iar rulmentul cu fusul adoptă rulmenți cilindrici cu dublu rând importat și rulmenți de contact unghiular bidirecțional, în timp ce suportul din spate adoptă cerințele rulourilor cilindrice cu două rânduri de înaltă precizie, ceea ce poate satisface cerințele rulmei de încărcare a forței de tăiere axială și radial.
Suport pentru scule: suport hidraulic orizontal de înaltă performanță de înaltă performanță, cu forță de tăiere mare, fiabilitate ridicată și interferențe mici de prelucrare. Furajarea: X, Z de deplasare a instrumentului de direcție este condusă de un servo cu motor, transmisie cu șurub cu bilă de precizie, șurubul adoptă proiectarea pre-presiunii cu bară cu diametru mare de nivel C3, rigiditate ridicată și precizie bună. Fiecare ghid de axe adoptă un ghid cu role, un ghid liniar cu role are caracteristicile de rezistență ridicată la frecare, precizie ridicată, sarcină ridicată etc.
Sistem: Adoptați FANUC 0I-TF Plus (5) Sistem CNC și sistem servo longitudinal și transversal, performanță fiabilă.
Parametrul tehnic
| Articol | Unitate | V-600 | |
| Domeniul de procesare | Diametru maxim de întoarcere (corp de pat/șa) 最大车削直径 Tipul blocului | Mm Mm | Φ600 (tip de disc) φ450 (clasa axei) |
| Înălțimea maximă a piesei | Mm | 450 | |
| Diametru hidraulic | Mm | Φ381 (15 ") | |
| Principal axă | Tipul capului fusului | A2-11 | |
| Specificarea găurii conului axului | 1:20 | ||
| Fusul principal cu diametrul de gaură | Mm | Φ66 | |
| Viteza fusului | RPM | 50-2000 | |
| Puterea nominală a motorului principal | Kw | 15/18.5 | |
| BEAD SADDLE | Cursă axială X/Z. | Mm | 350/600 |
| Viteza de mișcare trecută x/z | m/min | 16/20 | |
| Cuplu servo cu motor x/z | Nm | 20/27 | |
| Ghid de pat Lățimea șinei X/Z | Mm | 35/45 (tipul de role) | |
| Modelul șurubului cu bilă X/Z | 4010/4010 | ||
| Suport pentru cuțit | Număr de cuțit | Ține | 12 |
| Timp de schimbare a sculelor | Secunde/ stație | 0.6 | |
| Dimensiunea sculei (rotire/plictisire) | Mm | 32*32/φ50 | |
| Alte | Capacitate de putere | Kva | 35 |
| Dimensiunile mașinii -unelte (lungime x lățime x înălțime) (excluzând transportorul de cipuri) | Mm | 1750*2500*2700 | |
| Greutatea mașinii | Kg | 6200 | |
Păstrăm legătura
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia Cnc Technology Co., Ltd. a început în 2006 și a fost înființată în 2018. Este situat în Qianwan New District, Ningbo City, provincia Zhejiang, aripa de sud a Chinei Yangtze River Delta Economic Zone. Este o întreprindere specializată în cercetarea, dezvoltarea, producția și vânzările echipamentelor de tăiere a metalelor CNC. Ca China V600 CNC STRATHE VERTICAL supplier and custom V600 CNC STRATHE VERTICAL company, Cu o putere tehnică puternică și o experiență bogată în industrie, Hongjia CNC se angajează să ofere clienților soluții avansate CNC pentru a răspunde nevoilor clienților din diferite industrii.
Uzine și echipamente
Ce este vestea
-
În industria producătoare din ce în ce mai competitivă, companiile solicită din ce în ce mai mult soluții de prelucrare de înaltă eficiență, de înaltă precizie și extrem de integrate. Ningbo Hongjia CNC Technology Co....
CITEŞTE MAI MULT -
O mașină de foraj și atingere este o mașină -unelte care combină funcțiile de foraj și atingere. Este utilizat în principal pentru a găuri găuri și a crea fire interne (atingerea) în materiale precum metal, plas...
CITEŞTE MAI MULT -
1. De ce preferă industria aerospațială Centre de cotitură orizontală ? Avantajul gravitației: Evitați deformarea pieselor mari Probleme de întoarcere verticală: Atunci ...
CITEŞTE MAI MULT
Cunoștințe din industrie
V600 CNC Strung vertical: un instrument de tăiere a metalelor eficiente și precise
1.. Condus de tehnologie, creând o platformă de procesare eficientă
V600 CNC Vertical strică se remarcă printre multe produse similare, cu rigiditatea ridicată și rentabilitatea excelentă. Axa X a mașinii-unelte adoptă o structură dinamică dinamică ultra-poziționare, echipată cu trei șine de ghidare și o secțiune de rulment larg, care asigură rigiditatea ridicată și performanța excelentă de absorbție de șoc a mașinii-unelte. Acest design permite V600 să facă față cu ușurință sarcinilor de tăiere de înaltă precizie și cu sarcină mare, fie că este vorba de procesarea brută și finisarea fierului, a metalelor neferoase sau a unor materiale nemetalice.
2. Proiectare mecatronică, structură compactă și frumoasă
Designul general al V600 CNC STRATHE VERTICAL Încorporează conceptul avansat de mechatronică, cu o structură compactă, aspect rezonabil și formă frumoasă. Dispozitivul său de protecție închisă asigură în mod eficient siguranța operațională, sistemul automat de îndepărtare a cipurilor reduce sarcina curățării manuale, iar mandrina hidraulică a puterii realizează prindere automată a piesei de lucru, îmbunătățind în continuare eficiența procesării. Mașina-unelte adoptă proiectarea de optimizare a elementelor finite în ansamblu, ceea ce asigură fiabilitatea performanței, rigiditatea dinamică superioară și funcționarea stabilă și oferă o bază solidă pentru procesarea de înaltă calitate pe termen lung.
3. Fundație solidă, casting corpul mașinii de înaltă rigiditate
Baza mașinii -unelte adoptă o structură integrală a cutiei. Dispunerea coastei este optimizată prin metoda elementului finit, combinată cu material din fontă de înaltă densitate, oferind mașinii-unelte o rigiditate bună și o rezistență seismică excelentă. Acest design nu numai că îmbunătățește stabilitatea generală a mașinii-unelte, dar oferă și suport puternic pentru procesarea de înaltă precizie.
4. Coloană solidă, care poartă provocări grele de tăiere
Coloana dreptunghiulară în secțiune transversală situată pe bază este echipată cu trei șine de ghidare fixate pe coloană, dintre care una este un suport de jos, care îmbunătățește foarte mult rigiditatea mașinii-unelte, permițându-i să reziste la operațiuni de tăiere grea și să mențină o precizie ridicată pentru o perioadă lungă de timp.
5. Fus de înaltă performanță pentru a îndeplini cerințele complexe de procesare
Fusul de strung vertical V600 CNC este condus de un motor cu fus de înaltă performanță. Rulmenții fusului folosesc rulmenți cilindrici importați de înaltă precizie și rulmenți de contact unghiular bidirecțional. Suportul din spate folosește, de asemenea, rulmenți cilindrici cu două rânduri de înaltă precizie. Această configurație asigură că mașina-unelte poate rezista forțelor mari de tăiere atât în direcții axiale, cât și radiale, îndeplinind cerințele de înaltă precizie în condiții de procesare complexe.
6. Sistem de instrumente eficient pentru îmbunătățirea eficienței procesării
Mașina-unelte este echipat cu un suport hidraulic orizontal de înaltă performanță importat, care are caracteristicile forței de tăiere mari, fiabilității ridicate și interferențe de procesare scăzută și este o alegere ideală pentru procesarea eficientă. În ceea ce privește alimentarea, mișcarea sculei în direcțiile X și Z este condusă de un servo și condusă de un șurub cu bilă de precizie. Șurubul adoptă un design de pre-încărcare a tijei cu bilă cu diametrul mare de calitate C3 pentru a asigura o rigiditate ridicată și o precizie ridicată. Șinele de ghidare ale fiecărei axe sunt șinele de ghidare a rolelor, care au caracteristicile rezistenței scăzute de frecare, precizie ridicată și capacitate puternică de încărcare și sunt foarte potrivite pentru o prelucrare eficientă și precisă a tăierii grele.
7. Sistemul avansat asigură un control stabil
Sistemul vertical V600 CNC adoptă FANUC 0I-TF Plus (5) Sistemul CNC și sistemele de servo longitudinale și laterale. Performanța sistemului este fiabilă, oferind o garanție solidă pentru funcționarea eficientă și stabilă a mașinii -unelte. Această configurație nu numai că îmbunătățește precizia procesării, dar simplifică și procesul de funcționare, ceea ce face ușor să se ocupe de sarcini de procesare chiar complexe.
