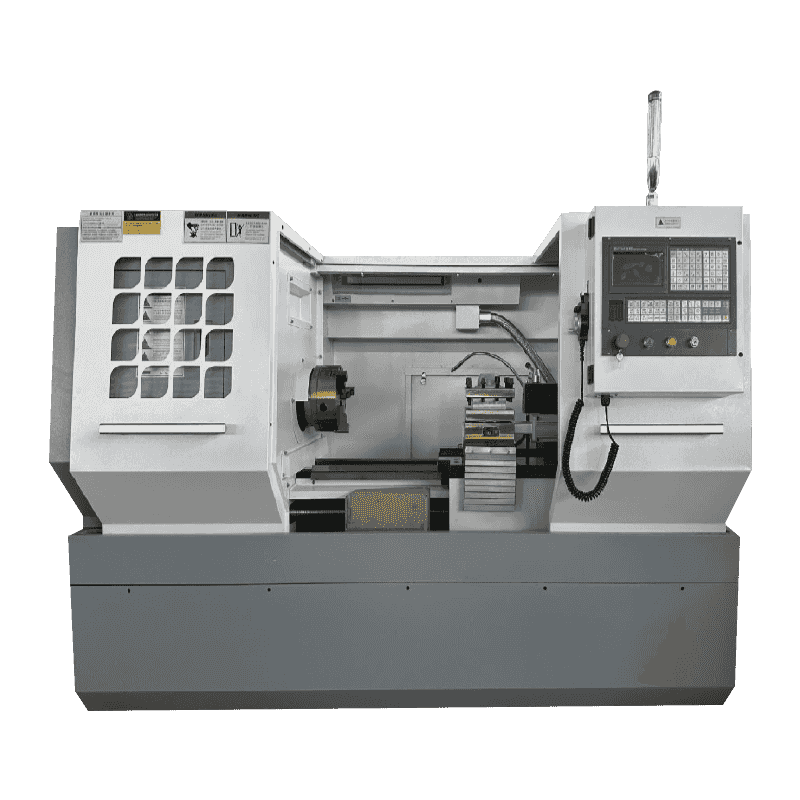

Acasă / Produse / Seria orizontală de cotitură și frezare CNC / CK6140 STRATHE orizontală CNC de înaltă precizie CK6140 STRATHE orizontală CNC de înaltă precizie
Strung de control numeric
Seria CK6140 CNC Progro -orizontală are o precizie ridicată, putere ridicată și rigiditate ridicată. Principalele componente și structura sa sunt proiectate în mod optim și este prima alegere pentru a prelucra arbori, discuri, bucșe, suprafețe în formă specială și piese de lucru cu șuruburi.
Piese de lucru.
KND sau un număr mare de sisteme de control numerice și sisteme de servo-digitale alternative, X și axa Z sunt controlul semi-închis cu buclă, sub-șurubul cu bilă folosește șuruburi cu bilă de precizie de nivel C3, iar componentele electrice sunt importate sau mărci cunoscute interne, în linie cu certificarea CE sau intern 3C.
Mașinile -unelte sunt inspectate în conformitate cu procedurile de inspecție înainte de a părăsi fabrica. Fiecare mașină -unelte adoptă un interferometru laser pentru a verifica precizia de poziționare a axelor X și Z și repetabilitatea preciziei de poziționare, ceea ce asigură o precizie stabilă și fiabilă a mașinii -unelte.
Înainte de a părăsi fabrica, mașinile -unelte sunt inspectate strict în funcție de procedurile de inspecție. Fiecare mașină -unelte adoptă un interferometru laser pentru a testa precizia de poziționare și repetabilitatea axelor X și Z pentru a le asigura stabilitatea și fiabilitatea.
Informații de producție
Introducere principale ale pieselor
1 、 pat.
Adoptarea structurii de pat plat, a modelării cu nisip din rășină, a turnării din fontă de înaltă calitate, a șinei de ghidare adoptă procesul de stingere și măcinare și lipire a frecvenței medii, care are o bună rezistență la abraziune și o păstrare de precizie.
2 、 Cutie ax.
Structura fusului adoptă structura tipică a suportului în două puncte la capetele din față și din spate, iar fusul are o rigiditate ridicată; Rulmentul adoptă rulmentul special pentru un fus de înaltă precizie al fabricii de rulmenți Harbin, ceea ce face ca fusul să aibă o precizie rotativă ridicată. Gama principală de viteză a unității este de 100 ~ 2000R/min; Principalele angrenaje de acționare sunt întărite și măcinate, conducerea și rulmenții sunt lubrifiați de ulei puternic, cu o performanță bună la creștere de mare viteză și la temperaturi scăzute; Proiectarea carcasei cutiei axului ia în considerare pe deplin măsurile de disipare a căldurii și mecanismul de tăiere a vibrațiilor, ceea ce face ca cutia axului să aibă caracteristicile de zgomot redus și de o precizie de transmisie ridicată, iar zgomotul mașinii-unelte nu depășește valoarea stipulată de standardul național. Zgomotul mașinii nu depășește valoarea stipulată de standardul național. Mașina are un dispozitiv de protecție a suprasarcinălor electrice, un dispozitiv mecanic de protecție împotriva suprasarcinării și un dispozitiv de oprire de urgență pentru a controla rotația fusului. Tipul automat al mașinii de schimbare a vitezei este echipat cu o casetă de control automată a vitezei automate externe.
3. Mișcare de hrănire
Mișcările de alimentare transversale (axe X) și longitudinale (axa Z) sunt conduse de motoare servo pentru a realiza mișcările rapide de traversare și alimentare cu șuruburi cu bilă de precizie.
Ghidul de diapozitive este aplicat cu o centură moale din plastic anti-creează, care poate garanta bine precizia de poziționare și repetabilitatea mașinii-unelte.
4. Coada de coadă.
Proiectarea stocului mașinii oferă o atenție deplină rigidității, capacității de încărcare și ușurinței de utilizare. Metoda de strângere este manuală.
6. Chuck
Mașina este echipată cu un mand de 8 inci cu trei jaw (hidraulic opțional).
7. Lubrifiere centralizată
Adoptarea unui sistem de ungere centralizată a tehnologiei japoneze pentru a realiza lubrifierea fiecărei șine de ghidare, șurub cu bilă și rulment. Pompa de ungere are funcțiile de afișare a stării de lucru și monitorizare hidraulică. Și poate fi ajustat în orice moment al ciclului de injecție de ulei.
3 、 Suport de instrumente numerice de control
Suportul de instrumente CNC vertical cu patru stații are caracteristicile de precizie de poziționare ridicată, stabilitate și fiabilitate, o gamă largă de aplicații, structură simplă, întreținere ușoară și așa mai departe.
4 、 Mediul de lucru al mașinii -unelte
Temperatura ambiantă: 5 ℃ ~ 40 ° ℃ Interval și temperatura medie de 24H nu depășește 35 ℃.
Umiditatea relativă: 30% ~ 95% și principiul schimbării umidității este acela că nu ar trebui să provoace condensare.
Altitudine: sub 1000m.
Atmosferă: Fără praf excesiv, gaz acid, gaz coroziv și sare.
Evitați lumina directă a soarelui pe mașină sau radiații de căldură pe mașină care poate provoca modificări ale temperaturii ambientale.
Poziția de instalare departe de sursele de vibrație.
Poziția de instalare departe de materiale inflamabile și explozive.
Parametrul tehnic
| Articol | Unitate | CK6140 |
| Max. Rotind diametrul patului | mm | 400 |
| Diametrul maxim de cotitură pe suportul sculei | mm | 210 |
| Lungimea piesei maxi -mamă între două centre | mm | 750 |
| Ax prin diametrul găurii | mm | Φ52 |
| Gama de viteză a fusului | r/min | 100-2000 schimbarea angrenajului/schimbarea nesfârșită |
| Tipul final al fusului | A2-6 | |
| Gaura conicului frontal frontal | Șase Mohs | |
| Puterea motorului fusului | kw | 5.5 |
| Forma motorului de alimentare | Conversia frecvenței | |
| Instrument de control numeric odihnă | Suport de instrumente verticale cu patru stații | |
| Dimensiunea gambei | mm | 20x20 |
| Suport de instrumente Precizie repetată de poziționare | ± 3,2 " | |
| Interval de viteză de alimentare | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Unitate de setare minimă | mm | 0.001 |
| Dimensiuni generale ale mașinii (LXWXH) | mm | 2150x1450x1650 mm |
| Greutatea brută a mașinii | kg | 1900 |
